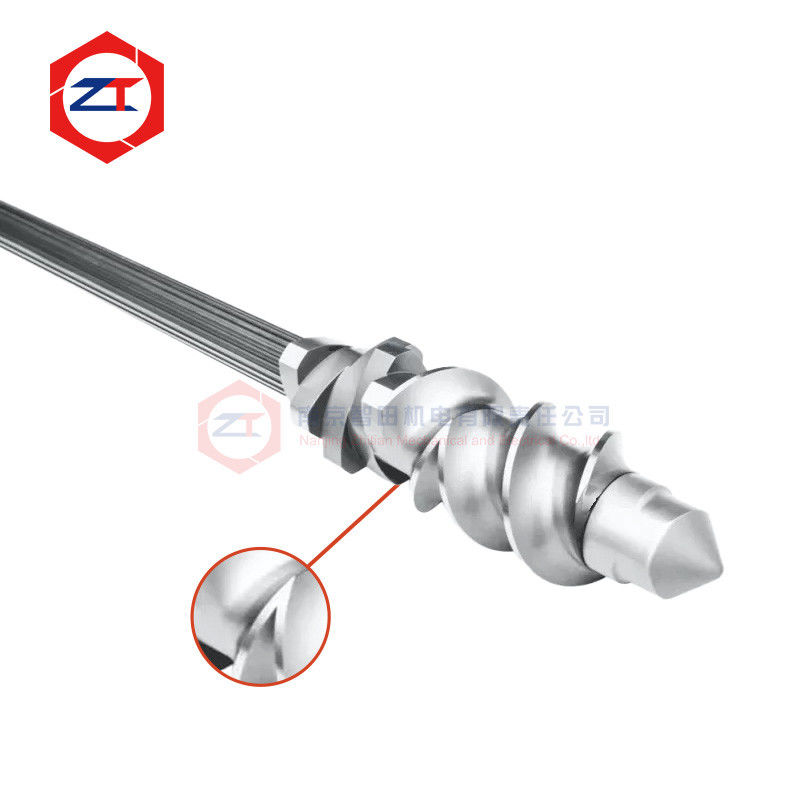

안정적인 토크 전달을 위해 초음파 테스트를 거친 트윈 스크류 압출기 샤프트

에이트윈 스크류 압출기 샤프트샤프트를 따라 설치된 모든 나사 요소에 기어박스 토크를 전달하면서 지속적인 비틀림 하중 하에서 작동합니다. 이러한 이유로 교체 샤프트를 평가할 때 치수 정확도만으로는 충분하지 않습니다.

외부 표면은 올바르게 가공될 수 있지만 재료 자체도 장기간 적재에 적합해야 합니다.

따라서 이 샤프트는 두 가지 요구 사항을 중심으로 배치됩니다.정확한 OEM 교체 및 내부 자재 품질 검사. 초음파 결함 탐지는 육안 검사나 치수 검사만으로는 평가할 수 없는 내부 불연속성을 식별하는 데 도움이 되는 비파괴 검사 방법으로 사용됩니다.

현재 구성에는 WR15E, WR30 및 40CrNiMo 재료 옵션, 솔리드 샤프트 구조, 사용자 정의 가능한 길이 및 냉각 유무에 관계없이 설계가 포함됩니다.

초음파 테스트를 통해 압출기 샤프트를 검사하는 이유는 무엇입니까?

샤프트는 외부 치수 검사를 통과하면서도 재료 상태에 대한 추가 검증이 필요할 수 있습니다.

치수 검사는 다음과 같은 질문에 답합니다.

스플라인이 맞나요? 직경이 허용 범위 내에 있습니까? 샤프트 길이가 맞나요? 인터페이스가 기존 시스템과 일치합니까?

초음파 테스트는 다른 질문을 해결합니다.

검사된 재료 내에 내부 불연속성의 증거가 있습니까?

이 두 가지 검사를 혼동해서는 안 됩니다.

압출 중에 반복적으로 토크를 전달하는 부품의 경우 재료 상태와 가공 정확도가 모두 중요합니다. 초음파 결함 감지는 샤프트가 서비스에 들어가기 전에 또 다른 품질 관리 단계를 추가합니다. 이는 치수 검사, 열처리 제어 또는 올바른 기어박스 및 공정 선택을 대체하지 않습니다.

안정적인 토크 전달은 완전한 샤프트 설계에서 시작됩니다

샤프트는 기어박스 출력의 토크를 모듈형 나사 어셈블리로 전달합니다.

작동 신뢰성은 재료 강도 그 이상에 달려 있습니다. 중요한 요소는 다음과 같습니다:

• 실제 전달 토크
• 축 직경
• 스플라인 프로파일 및 단면 형상
• 나사 속도
• 연속 운전 부하
• 가공 중 토크 변동
• 나사 요소 구성
• 기존 장애 이력

샤프트가 이전에 파손되었거나 뒤틀렸거나 심각한 스플라인 손상을 입은 경우 원래 치수만 재현하는 것만으로는 충분하지 않을 수 있습니다. 또한 작동 조건을 검토하여 과부하, 마모, 정렬 또는 기타 기계적 요인이 고장의 원인인지 확인해야 합니다.

사용 하중에 따른 재질 선택

현재 제품은 다음을 포함한 재료 옵션을 제공합니다.WR15E, WR30 및 40CrNiMo.

재료는 재료 이름만 따지기보다는 실제 샤프트 크기, 토크 요구 사항 및 압출 조건에 따라 선택해야 합니다.

예를 들어, 충전량이 높은 화합물을 처리하는 대형 압출 라인은 상대적으로 안정적인 폴리머 배합을 실행하는 소형 기계와 다른 부하 조건에 샤프트를 노출시킬 수 있습니다.

따라서 재료 선택은 전체 전송 시스템과 함께 고려해야 합니다.

기어박스 출력 → 샤프트 → 스플라인 연결 → 나사 요소 → 프로세스 부하

이는 샤프트를 분리된 예비 부품으로 취급하는 것을 방지하는 데 도움이 됩니다.

OEM 교체에는 전체 길이를 일치시키는 것 이상이 필요합니다.

대한OEM 교체 트윈 스크류 압출기 샤프트, 전체 길이 및 호칭 직경은 기본 치수일 뿐입니다.

교체 샤프트도 다음과 일치해야 합니다.

스플라인 프로파일 → 스플라인 치수 → 나사 요소 위치 지정 → 기어박스 측 연결 → 프런트 엔드 잠금 구조 → 냉각 장치

현재 제품은 냉각 여부에 관계없이 맞춤형 길이와 구조를 지원하므로 샤프트를 기존의 다양한 압출 기계 구성에 적용할 수 있습니다.

원본 도면을 사용할 수 없는 경우 기존 샤프트 또는 일치하는 나사 요소를 측정할 수 있습니다.

그러나 먼저 마모를 식별해야 합니다. 이미 재질이 손실된 기존 스플라인을 직접 복사하면 새 구성요소에 과도한 간격이 재현될 수 있습니다.

초음파 테스트와 치수 검사는 다양한 목적으로 사용됩니다

신뢰할 수 있는 샤프트 검사 프로세스에서는 재료 무결성과 형상을 모두 고려해야 합니다.

초음파 결함 감지

초음파 테스트는 부품을 절단하지 않고 내부적으로 재료를 검사하는 데 사용됩니다. 그 목적은 적용 가능한 검사 절차에 따라 보고 가능한 내부 징후를 식별하는 데 도움을 주는 것입니다.

치수검사

치수 검사를 통해 스플라인 치수, 샤프트 직경, 위치 지정 표면 및 끝 인터페이스를 포함하여 조립에 필요한 형상을 확인합니다.

스플라인 맞춤 확인

샤프트는 설치된 나사 요소에도 정확하게 맞아야 합니다. 과도한 여유 공간은 반복적인 움직임과 인터페이스 마모의 원인이 될 수 있으며, 지나치게 딱 맞으면 조립이 어려울 수 있습니다.

이러한 검사는 단순히 샤프트를 "고정밀도"라고 설명하는 것보다 더 유용한 정보를 제공합니다.

기존 샤프트의 교체 여부를 언제 평가해야 합니까?

고객이 다음과 같은 문제를 발견하면 샤프트를 검사해야 합니다.

• 반복적인 스플라인 마모
• 샤프트에서 나사 요소가 느슨해짐
• 샤프트 비틀림 또는 영구 변형
• 샤프트 파손
• 교체용 나사 요소 설치의 어려움
• 토크 전달 표면의 눈에 띄는 마모
• 원래 공급업체로부터 더 이상 공급할 수 없는 오래된 샤프트

가능하면 교체하기 전에 원인을 확인해야 합니다.

예를 들어, 더 강한 교체 샤프트만으로는 적절한 토크 범위를 넘어서 반복적으로 작동하는 시스템을 교정할 수 없습니다.

샤프트와 나사 요소를 함께 확인하세요

샤프트와 나사 요소는 하나의 토크 전달 인터페이스를 형성합니다.

외부 샤프트 스플라인이 마모된 경우 새 나사 요소를 설치하면 여전히 과도한 여유 공간이 발생할 수 있습니다.

마찬가지로 기존 나사 요소의 내부 스플라인이 심하게 마모된 경우 새 샤프트를 설치해도 의도한 맞춤이 복원되지 않을 수 있습니다.

따라서 교체 프로젝트의 경우 다음을 평가하는 것이 유용합니다.

샤프트 스플라인 상태 + 나사 요소 스플라인 상태 + 실제 조립 맞춤

이는 샤프트, 나사 요소 또는 둘 다를 교체해야 하는지 결정하는 데 도움이 됩니다.

평가를 위해 어떤 정보가 필요합니까?

시작하려면초음파 테스트를 거친 압출기 샤프트교체 검토, 제공:

1. 압출기 모델
2. 기존 샤프트 도면 또는 샘플
3. 샤프트 길이 및 주요 치수
4. 스플라인 정보 또는 일치하는 나사 요소
5. 기어박스 또는 모터 정보
6. 현재 고장 또는 마모 상태

도면을 사용할 수 없는 경우 사진과 기존 샤프트를 사용하여 측정이 필요한 치수를 결정할 수 있습니다.

FAQ

압출기 샤프트에 초음파 테스트를 사용하는 이유는 무엇입니까?

내부 재료 상태를 검사하기 위한 비파괴적인 방법을 제공합니다. 이는 치수 및 표면 검사를 대체하는 것이 아니라 보완합니다.

초음파 테스트는 샤프트가 절대 고장나지 않음을 보장합니까?

아니요. 샤프트 신뢰성은 재질, 열처리, 형상, 실제 토크, 작동 하중, 정렬 및 기타 서비스 조건에 따라 달라집니다.

원본 도면 없이 오래된 샤프트를 제조할 수 있습니까?

예. 교체는 기존 샤프트, 일치하는 나사 요소 및 측정된 기계 인터페이스를 통해 평가할 수 있지만 마모된 치수를 먼저 식별해야 합니다.

샤프트 길이와 냉각 구조를 맞춤 설정할 수 있나요?

예. 현재 제품은 냉각 여부에 관계없이 맞춤형 길이와 구성을 지원합니다.

샤프트 교체 및 검사 검토 요청

기존 샤프트가 파손되거나 뒤틀렸거나 스플라인 마모가 발생했거나 더 이상 공급할 수 없는 경우 당사에샤프트 도면 또는 샘플, 압출기 모델, 스플라인 정보 및 현재 고장 상태.

제조 전에 교체 치수, 작동 요구 사항 및 검사 요구 사항을 평가할 수 있습니다.

OEM 교체 및 초음파 검사 검토를 위해 샤프트 데이터 보내기
