냉전 롤링 스프라인 쌍 나사 엑스트루더 샤프트 반복 토크 로딩

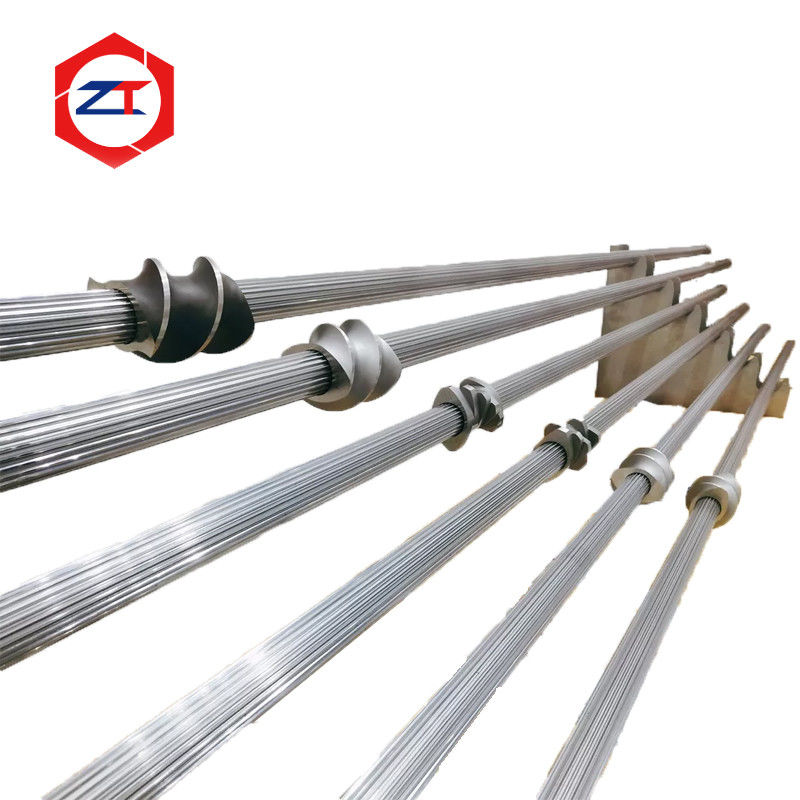

반복 토크 하중에 대한 냉간 압연 스플라인 트윈 스크류 압출기 샤프트

A 트윈 스크류 압출기 샤프트는 스플라인 연결을 통해 기어박스 토크를 스크류 요소로 지속적으로 전달합니다. 컴파운딩 중에는 전달되는 하중이 항상 일정하지는 않습니다. 재료 점도, 충전재 함량, 공급 조건 및 스크류 구성의 변화는 전송 시스템을 따라 반복적인 토크 변동을 일으킬 수 있습니다.

이러한 이유로 스플라인은 단순히 조립 기능이 아닙니다. 전체 스크류 어셈블리의 중요한 토크 전달 인터페이스 중 하나입니다.

이 샤프트는 CNC 냉간 압연 공정으로 스플라인을 제조하며, WR15E, WR30 및 40CrNiMoA와 같은 재료 옵션을 포함합니다. 진공 담금질 및 냉각 포함 또는 미포함 맞춤형 구성도 기존 압출기 설계에 따라 사용할 수 있습니다.

이 제품은 스플라인 정확도, 토크 전달 및 장기간 반복 하중을 함께 고려해야 하는 OEM 교체 및 까다로운 압출 응용 분야를 대상으로 합니다.

스플라인 제조 공정이 중요한 이유는 무엇입니까?

스플라인은 샤프트에서 모듈식 스크류 어셈블리를 따라 설치된 각 스크류 요소로 토크를 전달합니다.

작동 중에는 압출 토크가 변함에 따라 접촉면이 반복적으로 하중을 받고 해제됩니다. 스플라인 형상, 끼워맞춤 또는 표면 상태가 부적절하면 인터페이스에서 프레팅, 국부 접촉 마모 또는 간극 증가가 점진적으로 발생할 수 있습니다.

냉간 압연은 재료 제거에만 의존하는 대신 제어된 재료 변형을 통해 스플라인 프로파일을 형성합니다.

그러나 고객에게는 공정 이름이 "냉간 압연"인지 여부가 단순히 중요한 점은 아닙니다. 완성된 스플라인은 여전히 필요한 프로파일, 치수 및 스크류 요소 인터페이스와 일치해야 합니다.

따라서 제조 공정과 치수 정확도는 함께 작동해야 합니다.

반복 토크 하중에 대해 설계됨

압출 토크는 거의 일정하지 않습니다.

배합, 공급 속도, 용융 상태 또는 충전재 농도의 변화는 기어박스, 샤프트 및 스크류 요소를 통해 전달되는 하중을 변경할 수 있습니다.

따라서 샤프트는 압출기 모델뿐만 아니라 전체 작동 조건을 고려하여 선택해야 합니다.

중요한 요소에는 실제 전달 토크, 샤프트 직경, 스플라인 형상, 스크류 속도, 연속 작동 시간, 하중 변동, 재료 배합 및 이전 샤프트 고장 이력이 포함됩니다.

기존 샤프트가 스플라인 마모, 영구적인 비틀림 또는 파손을 겪었다면 동일한 치수로 다른 샤프트를 제조하는 것만으로는 근본적인 문제를 해결하지 못할 수 있습니다.

첫 번째 질문은 다음과 같아야 합니다.

원래 샤프트가 실제 작동 하중에 올바르게 맞춰졌습니까?

재료 및 열처리는 응용 분야와 일치해야 합니다.

현재 제품은 WR15E, WR30 및 40CrNiMoA와 진공 담금질 열처리를 지원합니다.

재료 선택은 모든 기계에 대해 한 가지 등급을 사용하는 대신 작동 요구 사항을 기반으로 해야 합니다.

예를 들어, 동일한 공칭 외경을 가진 두 개의 샤프트는 기어박스 토크, 스크류 속도, 스플라인 단면 및 공정 배합에 따라 매우 다른 하중을 경험할 수 있습니다.

따라서 안정적인 샤프트에는 다음의 올바른 조합이 필요합니다.

재료 + 열처리 + 스플라인 형상 + 샤프트 치수 + 작동 토크

더 강한 재료를 사용하는 것만으로는 잘못된 샤프트 크기, 과도한 작동 하중 또는 부적절한 스플라인 끼워맞춤을 보상할 수 없습니다.

냉간 압연 스플라인 및 스크류 요소 끼워맞춤

샤프트와 스크류 요소는 하나의 토크 전달 시스템을 형성합니다.

샤프트 스플라인과 스크류 요소의 내부 스플라인 사이에 과도한 간극이 있으면 반복적인 토크 반전 및 하중 변화로 인해 접촉면에서 상대적인 움직임이 증가할 수 있습니다.

끼워맞춤이 너무 빡빡하면 설치 및 제거가 어려울 수 있습니다.

따라서 목표는 단순히 가능한 가장 "빡빡한" 스플라인을 생산하는 것이 아닙니다. 목표는 샤프트와 스크류 요소 간의 제어되고 반복 가능한 결합입니다.

OEM 교체 프로젝트의 경우 스플라인은 기존 스크류 요소, 원본 도면 또는 정확한 치수 데이터와 함께 평가해야 합니다.

OEM 교체에는 샤프트 직경 이상의 것이 필요합니다.

OEM 교체 압출기 샤프트의 경우 전체 직경과 길이는 기본 참조 치수일 뿐입니다.교체 샤프트는 스플라인 프로파일, 스플라인 치수, 스크류 요소 위치, 기어박스 측 연결, 전면 잠금 구조 및 냉각 구성에서도 기존 기계와 일치해야 합니다.현재 제품은 기계 설계에 따라 내부 냉각 장치가 포함되거나 포함되지 않은 상태로 공급될 수 있습니다.

원본 도면을 사용할 수 없는 경우 기존 샤프트와 일치하는 스크류 요소를 측정할 수 있습니다.

그러나 중요한 규칙이 적용됩니다.

마모된 스플라인 치수를 직접 복제하지 마십시오.

이전 샤프트는 서비스 중에 어떤 표면이 이미 재료를 잃었는지 확인하기 위해 먼저 점검해야 합니다. 그렇지 않으면 마모된 부품의 과도한 간극이 새 샤프트에 복제될 수 있습니다.

언제 샤프트를 점검해야 합니까?

이 유형의 샤프트는 압출 라인에서 반복적인 스플라인 마모, 스크류 요소 간극 증가, 샤프트 비틀림, 파손, 교체 스크류 요소 끼우기 어려움 또는 변경되는 공정 하중에서 반복되는 샤프트 문제가 나타날 때 특히 관련이 있습니다.

이러한 상황에서는 샤프트를 단독으로 평가해서는 안 됩니다.

기어박스 출력, 스크류 구성 및 실제 처리 하중도 검토하여 문제가 샤프트 자체에서 발생하는지 또는 더 넓은 전송 시스템에서 발생하는지 결정해야 합니다.

샤프트와 스크류 요소를 함께 점검하십시오

마모된 샤프트에 새 스크류 요소를 설치해도 스플라인 간극이 과도할 수 있습니다.

마찬가지로 심하게 마모된 내부 스플라인을 가진 스크류 요소 안에 새 샤프트를 설치해도 의도한 끼워맞춤이 복원되지 않을 수 있습니다.

교체 작업의 경우 다음을 평가하는 것이 좋습니다.

샤프트 스플라인 상태 → 스크류 요소 스플라인 상태 → 실제 끼워맞춤 → 작동 토크

이를 통해 샤프트만 교체해야 하는지 또는 일부 스크류 요소도 갱신해야 하는지 결정하는 데 도움이 됩니다.

어떤 정보가 필요합니까?

초기 교체 검토를 위해 압출기 모델, 기존 샤프트 도면 또는 샘플, 스플라인 정보 또는 일치하는 스크류 요소, 전체 샤프트 치수, 기어박스 또는 모터 데이터 및 현재 고장 또는 마모 상태를 제공하십시오.

사용 가능한 경우 스플라인 마모 또는 손상된 샤프트 사진은 더 면밀한 측정이 필요한 영역을 식별하는 데 도움이 될 수 있습니다.

자주 묻는 질문

압출기 샤프트에 냉간 압연 스플라인을 사용하는 이유는 무엇입니까?

냉간 압연 공정은 토크 전달 스플라인을 위한 전용 제조 경로를 제공합니다. 최종 성능은 올바른 프로파일, 재료, 열처리, 치수 및 작동 하중에 따라 달라집니다.

냉간 압연 스플라인이 샤프트가 고장나지 않음을 보장합니까?

아니요. 샤프트의 신뢰성은 토크 수준, 샤프트 형상, 재료, 열처리, 스플라인 끼워맞춤, 정렬 및 작동 조건에도 따라 달라집니다.

오래된 샤프트를 교체 샘플로 사용할 수 있습니까?

예, 그러나 서비스 마모가 새 부품에 복제되지 않도록 마모된 스플라인 표면을 먼저 식별해야 합니다.

샤프트를 기존 압출기에 맞게 맞춤 제작할 수 있습니까?

예. 스플라인 형상, 길이, 끝 인터페이스 및 냉각 구성은 도면, 샘플 또는 측정된 기계 치수에 따라 제조할 수 있습니다.

샤프트 및 스플라인 교체 검토 요청

기존 샤프트에

스플라인 마모, 비틀림, 반복적인 간극 또는 변경되는 토크 하중에서의 고장

이 나타나면 샤프트 도면 또는 샘플, 일치하는 스크류 요소 및 작동 정보를 보내주십시오.제조 전에 스플라인 형상, 샤프트 치수, 재료 및 교체 인터페이스

를 평가할 수 있습니다.냉간 압연 스플라인 및 OEM 교체 검토를 위해 샤프트 데이터 보내기
