75급 OEM 교체용 71mm 트윈 스크루 엑스트루더 샤프트

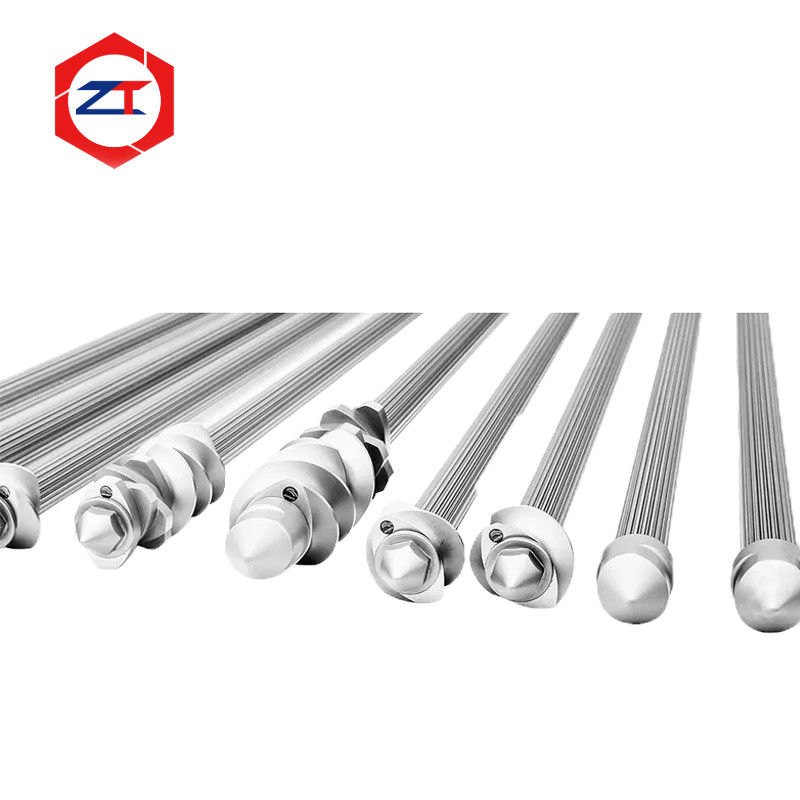

71mm 트윈 스크류 압출기 샤프트 (75급 OEM 교체용)

기존 75급 압출 라인의 샤프트가 마모, 뒤틀림 또는 손상되었을 때, 단순히 동일한 공칭 직경의 샤프트를 주문하는 것만으로는 교체품을 찾을 수 없습니다.

이 71mm 트윈 스크류 압출기 샤프트는 고객의 기존 스크류 요소, 기어박스 연결 및 잠금 구조와 계속 호환되어야 하는 75급 동방향 트윈 스크류 압출 시스템의 OEM 교체를 위해 설계되었습니다.

현재 제품은 71mm 스크류 시스템을 기반으로 하며, 40CrNiMo, WR15E 및 WR30을 포함한 재료 옵션과 냉각 유무에 따른 맞춤형 샤프트 구성 및 설계를 지원합니다.

교체 목표는 간단합니다:

기존 샤프트에 이미 존재하는 마모를 재현하지 않고 기존 기계를 정확하게 일치시킵니다.

71mm 교체 샤프트가 해결하는 문제는 무엇입니까?

오래된 압출 라인은 개별 동력 전달 부품을 구하기 어려워져도 기계적으로 생산성을 유지할 수 있습니다.

일반적인 고객 문제는 다음과 같습니다:

• 원래 샤프트 마모 또는 스플라인 손상
• 샤프트 뒤틀림 또는 파손
• 샤프트와 스크류 요소 간의 간극 증가
• 원래 예비 부품을 구하기 어려움
• 교체 부품의 긴 리드 타임
• 새 스크류 요소가 더 이상 오래된 샤프트에 제대로 맞지 않음
• 누락되거나 불완전한 원본 도면

이러한 상황에서 교체 샤프트는 격리된 강철 막대가 아닌 전체 스크류 어셈블리의 일부로 평가되어야 합니다.

기존 71mm 스크류 요소 어셈블리용으로 설계됨

모듈식 트윈 스크류 어셈블리에는 샤프트를 따라 설치된 여러 개의 이송 요소, 니딩 블록 및 혼합 요소가 포함됩니다.

OEM 교체 압출기 샤프트의 경우, 새 샤프트는 계속 사용될 스크류 요소와 호환되어야 합니다.

중요 치수는 다음과 같습니다:

스플라인 프로파일 → 스플라인 치수 → 샤프트 직경 → 요소 위치 → 전체 길이 → 끝 잠금 인터페이스

스플라인 형상 또는 위치 치수가 약간만 다른 샤프트는 조립 중에 문제를 일으킬 수 있습니다.

따라서 목표는 단순히 공칭 71mm 기계 크기를 달성하는 것이 아닙니다. 샤프트와 스크류 요소 간의 전체 인터페이스를 정확하게 재현해야 합니다.

OEM 교체는 오래된 샤프트를 복사하는 것 이상을 요구합니다

오래된 샤프트는 측정 참조로 유용할 수 있지만, 자동으로 원본 설계 표준으로 취급해서는 안 됩니다.

수년간의 작동 후 스플라인은 이미 재료를 잃었을 수 있습니다. 토크 전달 표면에는 국부적인 마모가 나타날 수 있으며 샤프트는 변형을 겪었을 수 있습니다.

이러한 마모된 치수를 직접 복사하면 새 샤프트가 과도한 조립 간극을 재현할 수 있습니다.

교체 프로젝트의 경우, 기존 부품을 먼저 평가하여 다음을 구분해야 합니다:

서비스 마모로부터의 원래 기능 치수

도면이 있는 경우 사용된 샤프트와 비교할 수 있습니다. 도면이 없는 경우 샤프트와 일치하는 스크류 요소를 함께 측정할 수 있습니다.

작동 조건에 따른 재료 선택

기존 제품은 재료 옵션으로 40CrNiMo, WR15E 및 WR30을 나열합니다.

올바른 재료는 단순히 가장 비싼 등급을 선택하는 대신 실제 동력 전달 요구 사항에 따라 선택해야 합니다.

중요 고려 사항은 다음과 같습니다:

• 실제 전달 토크
• 스크류 속도
• 스플라인 형상
• 연속 작동 부하
• 토크 변동
• 재료 배합
• 기존 샤프트 서비스 이력

이전 샤프트가 반복적인 과부하로 인해 고장난 경우 재료만 변경한다고 해서 근본적인 문제가 해결되지 않을 수 있습니다.

기어박스 출력 용량과 실제 생산 부하도 검토해야 합니다.

스플라인 맞춤은 토크 전달 및 조립에 영향을 미칩니다

샤프트 스플라인은 각 스크류 요소의 내부 스플라인으로 토크를 전달합니다.

맞춤이 너무 느슨해지면 반복적인 토크 변화가 상대적인 움직임과 인터페이스 마모를 증가시킬 수 있습니다.

맞춤이 너무 빡빡하면 스크류 요소의 설치 및 제거가 어려워질 수 있습니다.

71mm 트윈 스크류 압출기 샤프트의 경우, 신뢰할 수 있는 토크 전달과 실용적인 스크류 요소 조립을 모두 제공하는 제어된 스플라인 결합을 목표로 합니다.

이는 고객이 기존 스크류 요소를 유지하고 샤프트만 교체하려는 경우 특히 중요합니다.

기어박스 및 끝 인터페이스와 일치시킵니다

스크류 요소 스플라인은 교체 문제의 한쪽 면일 뿐입니다.

샤프트의 반대쪽 끝도 기존 동력 전달 및 잠금 시스템과 일치해야 합니다.

따라서 교체 평가는 다음을 확인해야 합니다:

기어박스 측 연결 → 샤프트 길이 → 스크류 요소 위치 → 전면 잠금 구조 → 냉각 배열

현재 제품은 기존 기계 설계에 따라 냉각 시스템 유무에 따라 구성할 수 있습니다.

오래된 기계의 경우 이러한 인터페이스를 보존하면 고객이 주변 압출 장비를 불필요하게 수정하지 않고 마모된 샤프트를 교체할 수 있습니다.

샤프트와 스크류 요소를 함께 점검해야 하는 시기는 언제입니까?

새 스크류 요소가 오래된 샤프트에 느슨하게 느껴지면 샤프트 스플라인이 이미 마모되었을 수 있습니다.

그러나 기존 스크류 요소의 내부 스플라인도 마모될 수 있습니다.

따라서 과도한 간극이 보고되면 다음을 검사하는 것이 좋습니다:

샤프트 스플라인 + 스크류 요소 내부 스플라인 + 실제 조립 맞춤

심하게 마모된 인터페이스의 한쪽 면만 교체하면 의도한 맞춤이 복원되지 않을 수 있습니다.

이는 또한 고객이 새 샤프트만 필요한지 또는 선택한 스크류 요소를 동시에 교체해야 하는지 여부를 결정하는 데 도움이 됩니다.

교체 검토에 필요한 정보

시작하려면 다음을 제공하십시오:

1. 기존 압출기 모델 또는 기계 등급
2. 기존 샤프트 도면 또는 샘플
3. 일치하는 스크류 요소 또는 스플라인 데이터
4. 전체 샤프트 길이
5. 기어박스 측 연결 정보
6. 스플라인 마모, 뒤틀림 또는 손상 사진

원본 도면이 없는 경우, 사용된 샤프트와 일치하는 요소를 측정하여 기능 치수를 재구성할 수 있습니다.

FAQ

이 샤프트는 71mm 스크류 직경으로만 선택됩니까?

아니요. 공칭 스크류 크기는 일반 기계 등급을 식별하지만, 스플라인 형상, 샤프트 길이, 끝 인터페이스 및 잠금 치수도 일치해야 합니다.

원본 도면 없이 샤프트를 제조할 수 있습니까?

예. 기존 샤프트와 일치하는 스크류 요소를 측정할 수 있지만, 마모된 영역을 먼저 식별해야 합니다.

기존 스크류 요소를 유지할 수 있습니까?

많은 교체 프로젝트에서 가능합니다. 단, 내부 스플라인 및 기타 조립 표면이 허용 가능한 상태를 유지하는 경우에 한합니다.

재료 및 냉각 구조를 맞춤 설정할 수 있습니까?

예. 현재 제품은 여러 재료 옵션과 샤프트 냉각 유무에 따른 구성을 지원합니다.

71mm 샤프트 교체 검토 요청

75급 압출 라인에 마모, 뒤틀림 또는 사용할 수 없는 샤프트가 있는 경우, 기존 샤프트, 도면 또는 치수와 일치하는 스크류 요소를 보내주십시오.

제조 전에 다음을 평가할 수 있습니다:

스플라인 맞춤 → 샤프트 치수 → 기어박스 인터페이스 → 잠금 구조 → 재료 → 냉각 구성

OEM 교체 검토를 위해 71mm 샤프트 데이터 보내기
