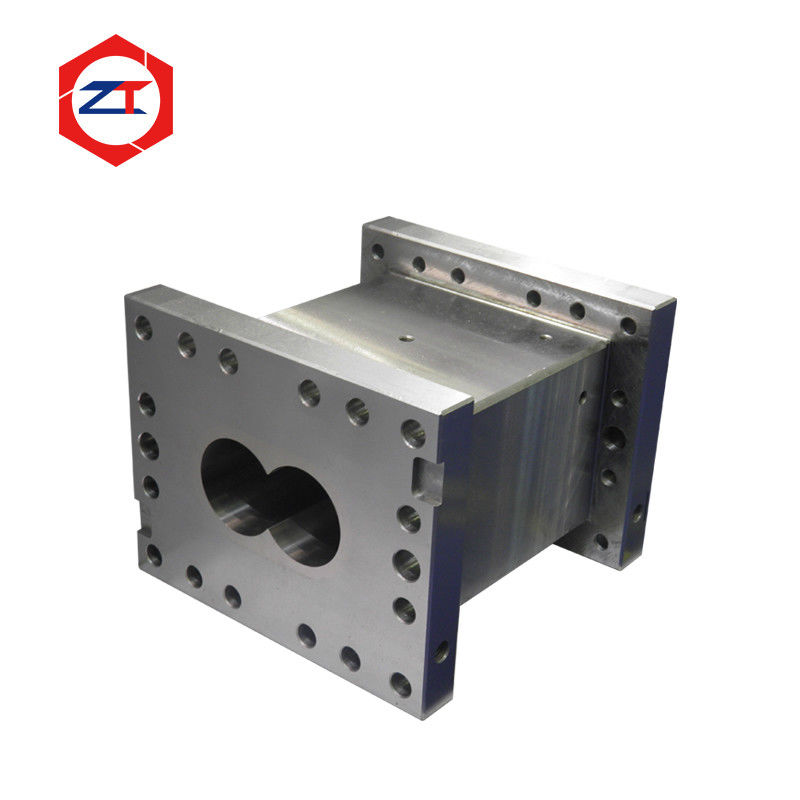

PET 시트 압출용 65mm 트윈 스크류 배럴 및 스크류 요소 세트

65mm 트윈 스크류 배럴 및 스크류 엘리먼트 세트 (PET 시트 압출용)

이 65mm 트윈 스크류 배럴 및 스크류 엘리먼트 세트는 배럴과 스크류 엘리먼트를 별도로 구매하는 대신 일치하는 교체 부품이 필요한 PET 시트 압출 라인을 위해 설계되었습니다.

이 구성은 Φ63mm 배럴 보어와 52mm 중심 거리를 가진 모델 65 트윈 스크류 시스템을 기반으로 합니다. 원래 제품 구성은 전체 라이너 배럴 구조와 W6Mo5Cr4V2 (6542) 스크류 엘리먼트를 결합하며, 폐쇄형, 공급, 배기 및 복합 배럴 섹션을 포함할 수 있습니다.배럴과 스크류 엘리먼트를 하나의 작동 시스템으로 평가함으로써, 교체 세트는 올바른 형상, 조립 호환성 및 스크류-배럴 간극을 유지하는 데 도움이 됩니다.일반적으로 해결할 수 있는 문제:

다른 출처에서 구매한 배럴과 스크류 엘리먼트가 올바르게 일치하지 않음

마모된 스크류 엘리먼트만 교체 후 과도한 간극

• 심하게 마모된 기존 스크류와 함께 새 배럴 설치
• 잘못된 스플라인 또는 스크류 엘리먼트 치수
• 기존 PET 라인과 일치하지 않는 배기 배럴 치수
• 이전 압출 구성을 재현하는 데 어려움
• 주요 사양
• 항목

구성

배럴 보어와 스크류 엘리먼트는 트윈 스크류 압출기 내부의 실제 가공 간극을 생성하기 위해 함께 작동합니다.

장기간 생산 중에 두 구성 요소 모두 점진적으로 마모됩니다.

배럴 보어가 이미 과대하게 커진 상태에서 스크류 엘리먼트만 교체하면 새 스크류가 여전히 과도한 간극으로 작동할 수 있습니다.

마찬가지로, 심하게 마모된 스크류 엘리먼트를 계속 사용하면서 새 배럴을 설치해도 원래 작동 상태를 복원하지 못할 수 있습니다.

PET 시트 압출의 경우, 잘못된 작동 간극은 다음과 같은 문제에 기여할 수 있습니다:

재료 역류

이송 효율 감소

• 불안정한 압력
• 충진 거동 변화
• 낮은 공정 반복성
• 심하게 마모된 시스템의 경우, 배럴과 스크류 엘리먼트를 함께 평가하는 것이 교체를 위한 더 나은 기반을 제공합니다.
• 마모 방지를 위한 전체 라이너 배럴

배럴 구성은 구조용 강철 본체와 전체 라이너를 결합하여 사용합니다.

이 구조는 실제 공정 조건에 따라 작동 보어 재료를 선택할 수 있도록 하는 동시에 외부 배럴 본체는 구조적 지지대를 제공합니다.

현재 페이지에는 마모, 부식 및 복합 마모-부식 조건에 대한 다양한 라이너 및 배럴 재료 옵션도 나열되어 있습니다.

PET 가공의 경우, 재료 선택 시 다음을 고려해야 합니다:

재활용 PET 오염 수준

충전재 또는 첨가제

• 가공 온도
• 기존 배럴 마모 패턴
• 필요한 서비스 수명
• 세척 및 작동 조건
• 따라서 라이너는 경도뿐만 아니라 실제 고장 조건에 따라 선택해야 합니다.
• W6Mo5Cr4V2 스크류 엘리먼트

일반적으로 6542라고 불리는 W6Mo5Cr4V2는 현재 구성의 스크류 엘리먼트에 사용됩니다.

교체 스크류 엘리먼트는 다음을 포함하여 기존 스크류 배열에 따라 제조될 수 있습니다:

이송 엘리먼트

혼련 엘리먼트

• 역회전 엘리먼트
• 전이 엘리먼트
• 맞춤형 스크류 프로파일
• 중요 치수에는 외부 직경, 엘리먼트 길이, 피치, 내부 스플라인 및 인접 스크류 엘리먼트와의 연결이 포함됩니다.
• 교체 프로젝트의 경우, 외부 작동 프로파일과 내부 샤프트 연결 모두 기존 장비와 일치해야 합니다.

PET 시트 압출용 배럴 섹션

PET 시트 압출에는 표준 폐쇄형 배럴 이상의 것이 필요할 수 있습니다.

기계 구성에 따라 배럴 섹션은 다음을 포함할 수 있습니다:

공급 배럴

폐쇄형 가공 배럴

• 배기 배럴
• 진공 배기 섹션
• 복합 배럴
• 맞춤형 공정 섹션
• 기존 페이지는 PET 시트 압출을 위한 배기 및 복합 배럴을 구체적으로 식별합니다.
• PET 가공의 경우, 공정에서 수분 또는 휘발성 성분 제거가 필요한 경우 배기 섹션이 특히 중요합니다.

따라서 교체용 배기 배럴은 보어 및 중심 거리뿐만 아니라 배기구, 장착 인터페이스 및 주변 배럴 섹션과도 일치해야 합니다.

도면 또는 샘플에서 정확한 교체

배럴 및 스크류 엘리먼트 세트는 다음을 따라 재현할 수 있습니다:

원본 기술 도면

기존 배럴 샘플

• 기존 스크류 엘리먼트 샘플
• 측정 치수
• 완전한 스크류 구성
• 중요 배럴 치수에는 다음이 포함됩니다:
• Φ63 mm 보어

52 mm 중심 거리

• 배럴 길이
• 연결면
• 볼트 구멍 위치
• 배기구
• 가열 및 냉각 인터페이스
• 스크류 엘리먼트의 경우, 스플라인, 피치, 프로파일 및 총 조립 길이를 확인해야 합니다.
• 마모된 구성 요소를 샘플로 사용할 때, 제조 전에 서비스 마모를 원래 설계 치수에서 분리해야 합니다.

제조 및 검사

검사에는 다음이 포함될 수 있습니다:

배럴 보어 치수

중심 거리

• 배럴 인터페이스 치수
• 스크류 엘리먼트 외부 직경
• 내부 스플라인
• 엘리먼트 길이 및 프로파일
• 재료 확인
• 냉각 채널 밀봉
• 조립 호환성
• 치수 데이터는 향후 반복 교체 주문을 단순화하기 위해 확인 후 보관할 수 있습니다.
• 평가를 위한 정보 필요

다음 정보를 제공해 주십시오:

압출기 모델

배럴 도면 또는 샘플

1. 스크류 엘리먼트 도면 또는 샘플
2. 완전한 스크류 구성 (가능한 경우)
3. PET 재료 유형
4. 신재 또는 재활용 PET
5. 현재 마모 상태
6. 기존 배럴 및 스크류 재료
7. 배기 구성
8. 필요 수량
9. 자주 묻는 질문
10. 배럴과 스크류 엘리먼트를 함께 주문할 수 있습니까?

예. 이 페이지는 일치하는 교체 세트로 특별히 포지셔닝되어 있습니다.

보어 직경이 65mm입니까?
현재 모델 65 구성은 Φ63mm 보어와 52mm 중심 거리를 사용합니다.

마모된 구성 요소만 교체할 수 있습니까?
예, 하지만 작동 간극이 허용 가능한지 확인하기 위해 나머지 배럴 및 스크류 구성 요소를 검사해야 합니다.

재료를 업그레이드할 수 있습니까?
예. 실제 마모, 부식 및 PET 가공 조건에 따라 배럴 라이너 및 스크류 엘리먼트 재료를 재고할 수 있습니다.

PET 압출 교체 검토 요청
배럴 도면, 스크류 엘리먼트 샘플 또는 기존 치수를 보내주십시오. 배럴과 스크류를 함께 교체해야 하는지 평가하고 제조 전에 중요 치수를 확인할 수 있습니다.
