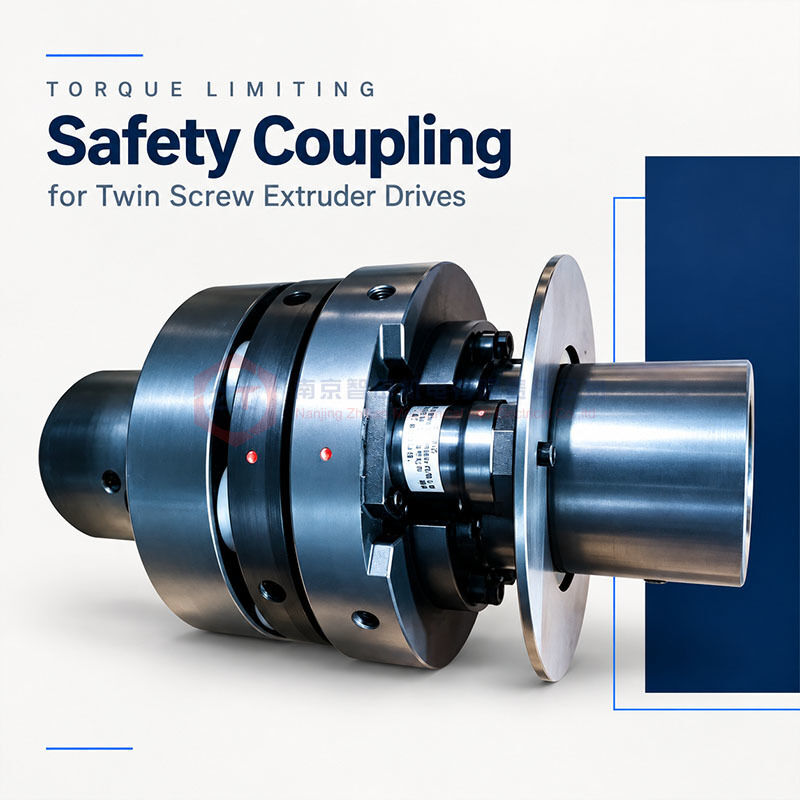

트윈 스크루드 엑스트루더 드라이브용 토크 제한 안전 결합

ZHITIAN은 쌍 나사 추출기의 모터와 기어박스를 연결하기 위한 토크를 제한하는 안전 접착기를 공급합니다.수동으로 재설정되는 핀형 토크 제한기, 핀과 부시 결합장, 정상 작동 중 토크 전송 및 과부하가 발생하면 완전한 분리.
토크 제한기는 운전 플랜지 주위를 배치 한 개별 안전 핀 모듈을 사용합니다. 각 모듈은 일치하는 주머니로 연결되는 전면 끝에 철 공을 포함합니다.선택된 구성에 따라 수입 또는 중국산 안전 모듈이 제공됩니다..
출하 전에 각 토크 제한기는 고객 지정 범위 내의 풀림 토크를 확인하기 위해 동적 토크 시험 벤크에서 반복적으로 앞뒤 테스트를 받습니다.

모듈식 핀 배열

안전 핀 모듈은 구동 플랜지의 둘레 주위에 설치됩니다. 그 수는 필요한 풀림 토크와 선택한 모듈의 용량에 따라 선택됩니다.
일반적인 구성 사용두 개, 세 개 또는 네 개의 모듈, 회전 균형을 유지하기 위해 균일하고 대칭적으로 배치됩니다.
모듈형 구조로 인해 각 핀 단위로 액세스 할 수 있습니다. 핀 모듈은 모터 또는 기어박스를 움직이지 않고 교체 할 수 있습니다.연결된 장비의 위치 변경이 불편할 때 유지보수를 단순화하는 데 도움이 됩니다..
대체 모듈은 확인된 조립 사양에 맞아야 합니다.수입된 모듈과 중국산 모듈은 그 크기와 작동 특성을 확인하지 않고서는 직접 교환될 수 있다고 가정해서는 안 됩니다..

과부하 시 완전 해제

정상 작동 중, 핀 모듈 앞쪽에 있는 철 덩어리는 해당 주머니에 앉아 있고, 구동 변과 구동 변 사이의 토크 전송을 허용합니다.
적용 된 토크가 지정 된 방출 문턱에 도달하면 공은 주머니를 함께 떠납니다. 드라이빙과 드라이빙 측면은 완전히 분리됩니다.
방출 후, 토크 전송 경로는 중단되며, 잔류 구동 토크가 구동 쪽으로 전달되지 않습니다.운전측은 독립적으로 계속 회전할 수 있으며 메커니즘은 자동으로 다시 작동하지 않습니다.
공급된 구성에 대해 지정된 속도, 윤활 및 작동 한계 내에서 긴 자유 운행이 가능합니다.방출 설정은 정상적인 작동 수요와 변속기 입력 연결의 보호 요구 사항에 맞아야 합니다..

동적 테스트로 확인된 양방향 보호

각 ZHITIAN 토크 제한기는 배달 전에 두 회전 방향으로 반복적으로 테스트됩니다.
동적 토크 테스트 벤크에서 테스트하면 측정된 풀림 토크가 고객이 요구하는 범위 내에서 유지되는 것을 확인합니다.반복적인 측정은 명소 설정에만 의존하는 대신 방출 일관성을 검사합니다..
이 검증은양방향 과부하 보호그리고 방출의 정확성을 평가하는 실질적인 기초를 제공합니다.
요구 된 토크 범위 및 수용 한도는 주문과 함께 확인됩니다. 테스트 기록 또는 특정 수치 정확도를 요구하는 고객은 요약 과정에서 이러한 요구 사항을 명시해야합니다.

모터 정지 신호를 위한 선택적 근접 스위치

근접 스위치는 핀 모듈의 뒷쪽에 신호판 뒤에 설치될 수 있습니다. 과부하가 발생하면,신호판의 움직임은 스위치가 분리 된 상태를 감지 할 수 있습니다..
기계 제어 시스템에 연결되면 스위치 신호는 모터 정지 명령을 유발할 수 있습니다.
기계적 단속은 토크 전송을 중단, 전기 신호는 구성 된 정지 순서를 시작합니다. 실제 모터 정지 시간은 드라이브 제어에 달려 있습니다.제동 장치, 회전 관성.
스위치 위치, 센서 클리어먼스, 제어 연결은 설치 중에 확인됩니다.

과부하가 제거 된 후 수동 재설정

토크 제한기는 의도적으로 재설정될 때까지 꺼져 있습니다.
재설정 하기 전 에 장비를 중지 하고, 예상치 못한 시작 에 대해 드라이브 를 격리 하고, 과부하 원인 을 제거 한다. 회전 하는 부품 들 은 정지 해야 한다.
이 구성을 위해, 리셋 시퀀스는:

• 두 개의 빨간색 참조 표시를 운전면과 운전면의 외부 둘레에 정렬하여 직선을 형성합니다.
• 제공된 지침에 따라 지정된 망치 또는 재설정 도구를 사용하여 각 핀 모듈의 지정된 후방 재설정 끝을 눌러야합니다.
• 뚜렷한 클릭은 다시 연결을 나타냅니다. 모든 모듈이 다시 시작하기 전에 지정된 연결 위치로 돌아왔는지 확인합니다.

근접 스위치 또는 신호판을 때리지 마십시오. 허용 된 도구와 탭 방법은 결합 장치와 함께 제공 된 지침을 따라야합니다.

제품 사양

초기 선택 에 필요 한 여섯 가지 매개 변수

뚫기 부착 길이는 각 쪽의 셰프트-허브 부착 길이를 의미합니다. 최종 확인을 위해 작동 속도, 변속기 입력 제한, 사용 가능한 설치 공간,그리고 필요한 풀림 토크가 알려져 있다면.

자주 묻는 질문

기기를 옮기지 않고 핀 모듈을 교체할 수 있나요?

예. 개별 모듈은 지정된 유지보수 절차를 따라 모터 또는 기어박스를 이전하지 않고 교체 할 수 있습니다.

제한기는 과부하 후에 자동으로 다시 연결되는가?

아니, 과부하 원인을 제거한 후 수동으로 재설정해야 합니다.

더 많은 모듈이 항상 더 좋은가요?

아니, 모듈 수량과 사양이 함께 선택되어 필요한 풀림 토크와 조립 구성이 이루어집니다.

선택 과 인용 을 요청

ZHITIAN에 여섯 선택 매개 변수, 선호하는 모듈 옵션 및 사용 가능한 연결 도면을 보내십시오. 근접 스위치 감지 및 토크 테스트 기록이 필요한지 여부를 표시하십시오..
구성을 확인하고, 출력 톱크 범위를 확인하고, 인터페이스, 검사 범위, 배달 일정을 확인해
