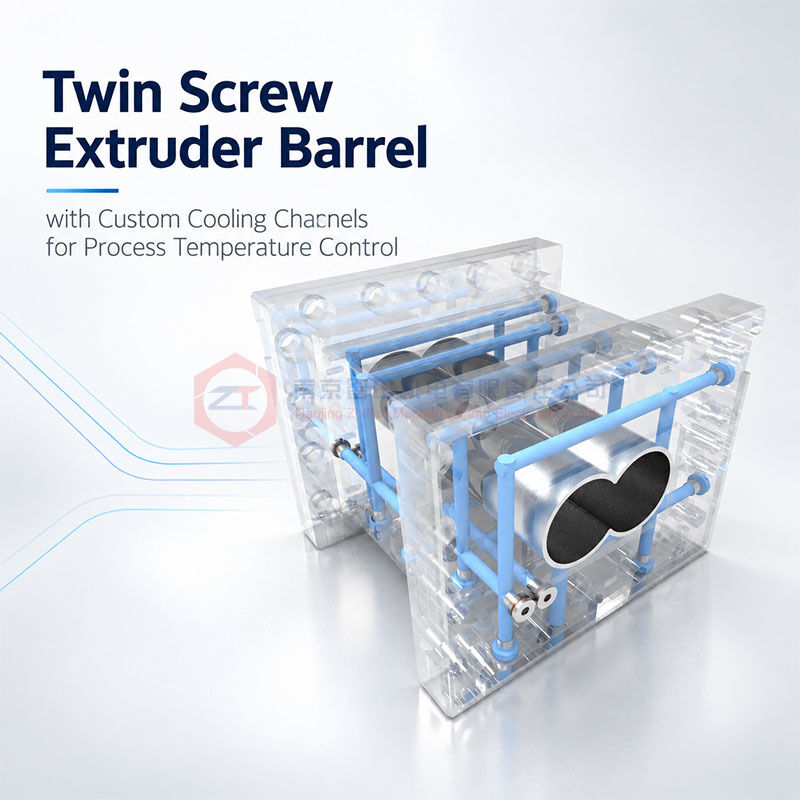

공정 온도 제어를 위한 맞춤형 냉각 채널이 있는 트윈 스크류 압출기 배럴

교체용 이축 압출기 배럴은 보어, 중심 거리 및 장착 치수만 일치시키는 것 이상을 해야 합니다. 또한 가열 및 냉각 장치는 실제 공정 및 기존 압출 라인과 일치해야 합니다.

이 배럴은 직선형, 나선형 또는 맞춤형 냉각 채널로 설계되어 공정 온도 제어와 OEM 교체 호환성이 모두 중요한 응용 분야에 적합합니다. 사용 가능한 구성에는 메인 가공 배럴, 공급 배럴, 측면 공급 배럴 및 탈기 배럴이 포함됩니다.

기존 기계의 경우 목표는 단순히 냉각을 추가하는 것이 아닙니다. 냉각 채널 레이아웃, 수구 위치, 배럴 구조 및 공정 구역 요구 사항은 함께 작동해야 합니다.

배럴은 이축 압출 시스템의 주요 열 전달 구성 요소 중 하나입니다.

작동 중에는 외부 히터뿐만 아니라 재료 변형 및 스크류 회전으로 인해 발생하는 기계적 에너지에서도 열이 발생할 수 있습니다. 배합 및 가공 구역에 따라 필요한 공정 온도를 유지하기 위해 배럴에 가열, 냉각 또는 둘 다의 조합이 필요할 수 있습니다.

부적절한 냉각 레이아웃은 배럴 자체가 치수적으로 올바르더라도 온도 제어를 더 어렵게 만들 수 있습니다.

중요한 요소는 다음과 같습니다.

• 냉각 채널 위치
• 채널 형상
• 물 입구 및 출구 위치
• 배럴 벽 두께
• 가열 장치
• 공정 구역 기능
• 필요한 열 제거
• 기존 기계 연결

이러한 이유로 냉각 시스템은 외부 액세서리로 취급하는 대신 배럴 설계 중에 고려해야 합니다.

현재 배럴 범위는 직선 냉각 채널, 나선 냉각 채널 및 맞춤형 냉각 설계를 지원합니다.

모든 배럴에 자동으로 최적인 단일 채널 유형은 없습니다.

직선 채널 구성은 일부 기존 기계 레이아웃 및 교체 인터페이스에 적합할 수 있으며, 나선형 배열은 배럴 형상 및 열 제어 요구 사항이 이를 정당화하는 경우 선택될 수 있습니다.

교체 배럴이 기존 냉각 배열을 재현해야 하거나 표준 구성이 공정 구역과 일치하지 않는 경우 맞춤형 채널이 유용합니다.

최종 선택은 열 전달 요구 사항, 유동 저항, 사용 가능한 수압, 외부 연결 위치 및 원래 기계 설계를 고려해야 합니다.

냉각수 유량을 늘리거나 채널을 더 추가한다고 해서 온도 안정성이 자동으로 향상되는 것은 아닙니다.

실제 온도 문제가 과도한 공정 전단, 잘못된 스크류 구성, 불안정한 재료 공급 또는 부적절한 작동 조건으로 인해 발생하는 경우 배럴 냉각 시스템만 변경해도 해결되지 않을 수 있습니다.

맞춤형 냉각 채널 압출기 배럴의 목적은 배럴에 공정에 적합한 열 제어 기능을 제공하는 것입니다.

따라서 좋은 교체 평가는 두 가지 질문을 분리해야 합니다.

배럴 냉각 구성이 올바릅니까?

그리고

공정이 예상보다 더 많은 열을 발생시키고 있습니까?

이렇게 하면 모든 온도 변동을 냉각 채널 문제로 취급하는 것을 피할 수 있습니다.

현재 제품은 메인 가공 배럴, 공급 배럴, 측면 공급 배럴 또는 탈기 배럴로 구성할 수 있습니다.

이러한 위치는 동일한 열 관리가 반드시 필요한 것은 아닙니다.

공급 구역은 안정적인 재료 흡입을 유지하고 공급구 근처의 원치 않는 열 효과를 방지하기 위해 제어된 온도 조건이 필요할 수 있습니다.

메인 가공 구역은 폴리머가 녹고, 혼합되고, 가압될 때 더 높은 기계적 에너지 입력과 변화하는 열 부하를 경험할 수 있습니다.

측면 공급 구역은 필요한 공정 온도와 측면 공급 장치 및 주변 배럴 구역에 대한 정확한 인터페이스를 결합해야 합니다.

탈기 구역은 공정이 의도된 탈기 조건과 호환되도록 올바른 환기구 형상과 적절한 온도 제어가 필요합니다.

이것이 냉각 레이아웃을 모든 섹션에 맹목적으로 표준화하는 대신 배럴 위치에 맞춰야 하는 이유입니다.

OEM 교체용 이축 압출기 배럴의 경우 기계적 치수는 사양의 일부일 뿐입니다.

새 배럴은 다음을 확인해야 합니다.

보어 프로파일 → 중심 거리 → 섹션 길이 → 연결면 → 장착 구멍 → 냉각구 → 가열 장치 → 공급 또는 환기구

배럴이 기계적으로 맞더라도 냉각수 연결 위치가 잘못되면 설치 문제가 발생할 수 있습니다.

이전 기계의 경우 기존 입구 및 출구 위치를 보존하면 호스, 파이프 및 주변 장비의 불필요한 수정을 줄일 수 있습니다.

원래 도면을 사용할 수 없는 경우 제조 전에 기존 배럴을 측정하고 냉각구 위치를 기록할 수 있습니다.

현재 제품은 38CrMoAlA, 45강, 스테인리스강 304 및 맞춤형 합금을 포함한 기본 재료와 니켈 기반 라이너 및 HIP, 일체형 합금 슬리브 및 레이저 클래딩과 같은 제조 경로를 지원합니다.

재료 선택과 냉각 설계는 다른 문제를 해결합니다.

재료 또는 라이너는 주로 다음 사항에 응답해야 합니다.

• 마모
• 부식
• 공정 매체
• 충전재 함량
• 필요한 서비스 조건

냉각 채널은 주로 다음 사항에 응답해야 합니다.

• 열 제어 요구 사항
• 배럴 형상
• 공정 위치
• 기존 연결 레이아웃

38CrMoAlA의 경우 현재 사양에는 질화 깊이가 0.4-0.7mm로 명시되어 있습니다. 이 값은 질화 처리된 38CrMoAlA 옵션에만 적용되며 라이너 사양으로 취급해서는 안 됩니다.

원래 도면을 사용할 수 없는 경우 오래된 배럴을 측정 참조로 사용할 수 있습니다.

그러나 교체 개발은 원래 기능 치수와 서비스 마모로 인한 변경 사항을 모두 식별해야 합니다.

평가에는 다음이 포함될 수 있습니다.

• 보어 마모
• 중심 거리
• 연결면
• 섹션 길이
• 가열 구멍
• 냉각 채널
• 물 입구 및 출구 위치
• 공급, 측면 공급 또는 환기구

이렇게 하면 기존 압출 라인에 필요한 인터페이스를 유지하면서 손상된 치수를 재현하는 것을 피할 수 있습니다.

초기 평가를 위해 다음을 제공하십시오.

1. 압출기 모델 및 배럴 위치
2. 기존 배럴 도면 또는 샘플
3. 보어 및 중심 거리 정보
4. 냉각수 입구 및 출구 위치
5. 공정 재료
6. 정상 작동 온도
7. 현재 온도 제어 또는 배럴 마모 문제

도면이 불완전한 경우 기존 냉각 연결 사진이 유용합니다.

아니요. 올바른 설계는 배럴 형상, 열 요구 사항, 사용 가능한 유동 조건 및 기존 기계 인터페이스에 따라 다릅니다.

예. 냉각구 위치와 채널 구성은 도면, 측정 또는 기존 배럴에서 평가할 수 있습니다.

아니요. 높은 공정 온도는 스크류 구성, 공정 전단, 공급 조건 또는 작동 부하와 관련될 수도 있습니다.

예. 냉각 채널 구성과 재료 또는 라이너 선택은 응용 분야의 열 및 마모 조건에 따라 별도로 일치시킬 수 있습니다.

기존 배럴에 온도 제어 문제, 냉각 연결 불일치 또는 OEM 교체가 필요한 경우배럴 도면, 기계 모델, 냉각구 레이아웃 및 공정 정보를 보내주십시오.

다음과 같이 평가할 수 있습니다.

배럴 치수 → 냉각 채널 → 수구 → 공정 구역 → 재료 → 마모 보호 → OEM 교체 적합성

냉각 채널 및 OEM 교체 검토를 위해 배럴 데이터를 보내주십시오.
