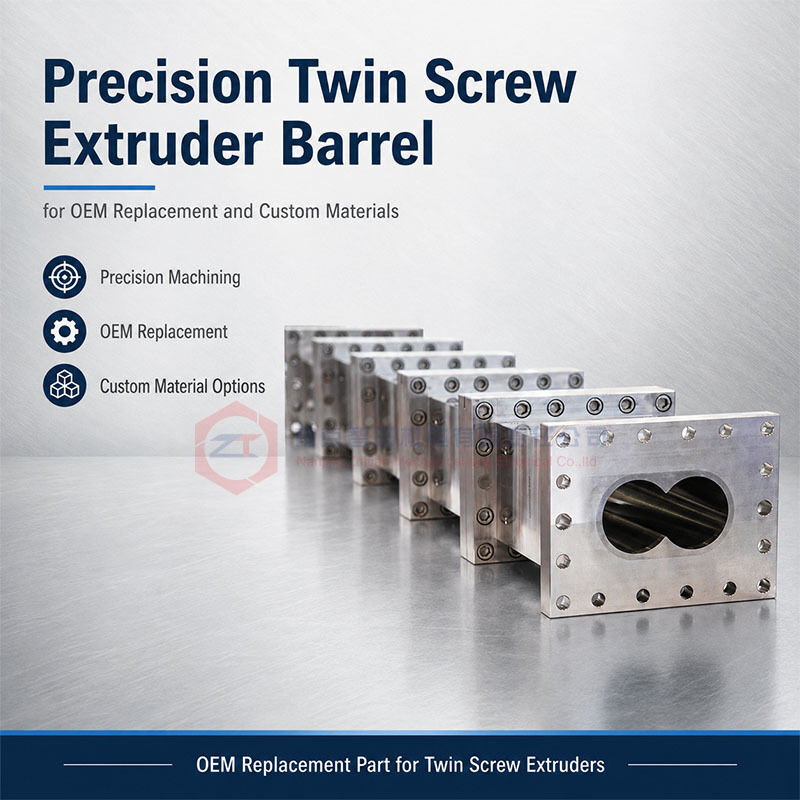

OEM 교체 및 맞춤형 재료를 위한 정밀 트윈 스크류 압출기 배럴

OEM 교체 및 맞춤형 재질 적용을 위한 정밀 이축 압출기 배럴

이 정밀 이축 압출기 배럴은 치수 호환성과 재질 선정이 모두 중요한 교체 프로젝트를 위해 설계되었습니다. 기존 장비의 기하학적 구조, 공정 조건, 실제 마모 또는 부식 문제를 바탕으로 제작됩니다.

단순히 공칭 크기만 맞추는 것으로는 부족합니다. 보어 형상, 중심 간격(축간거리), 연결면, 위치 결정 치수 및 인접 배럴과의 결합부가 정확히 맞아야 합니다. 또한 내벽 작동면 재질은 폴리머, 필러, 첨가제 및 작동 조건에 적합해야 합니다.

이 제품은 두 가지 핵심 역량을 결합합니다:정확한 OEM 교체 및 용도별 맞춤형 재질 구성.

주요 사양

정밀 교체는 기존 장비 분석에서 시작됩니다

교체용 배럴은 단순히 외형만 복사하는 것이 아니라 기존 압출기에 요구되는 정밀한 기하학적 구조를 완벽히 재현해야 합니다.

중요 치수에는 트윈 보어 형상, 중심 간격, 배럴 길이, 연결면, 위치 결정면, 볼트 홀 패턴, 온도 제어 인터페이스 및 공정 개구부(포트)가 포함됩니다.

이러한 치수가 일치하지 않으면 새 배럴에서 보어 정렬 불량, 내부 단차, 불균일한 스크류-배럴 간극 또는 조립 불량 등이 발생할 수 있습니다.

원래 도면이 없는 경우 기존 배럴을 실측할 수 있으나, 마모되거나 부식된 치수를 그대로 복사해서는 안 됩니다.

적절한 스크류-배럴 간극 유지

배럴과 스크류 엘리먼트는 하나의 시스템으로 작동합니다. 보어가 마모되면 작동 간극이 넓어져 이송 효율, 압력 안정성 및 공정 재현성이 저하될 수 있습니다.

따라서 배럴 교체 시에는 스크류 엘리먼트의 상태도 함께 고려해야 합니다. 두 부품이 모두 심하게 마모된 경우 배럴만 교체해서는 원래의 작동 성능을 온전히 회복하지 못할 수 있습니다.

손상 메커니즘에 따른 재질 선정

모든 공정에 완벽하게 들어맞는 단 하나의 배럴 재질은 없습니다.

일반 가공: 마모와 부식이 심하지 않은 환경에서는 질화강이 실용적인 선택이 될 수 있습니다.

내마모성 컴파운딩: 유리 섬유, 탄산칼슘, 활석(탈크) 및 기타 필러는 강한 마모를 유발할 수 있습니다. 마모가 심한 섹션에는 공구강이나 내마모성 합금 라이너 구조를 고려할 수 있습니다.

부식성 가공: 반응성 포뮬레이션과 공격적인 공정 매체는 피팅(점식)이나 화학적 침식을 일으킬 수 있습니다. 화학적 환경과 온도에 따라 스테인리스강 또는 니켈 기반 합금 시스템을 검토할 수 있습니다.

복합 마모 및 부식: 일부 컴파운드는 두 가지 손상을 동시에 유발합니다. 이러한 경우에는 경도만으로 재질을 결정해서는 안 되며, 내마모성, 내식성, 인성 및 작동 온도를 종합적으로 고려해야 합니다.

목표는 모든 배럴 섹션에 과도한 사양을 적용하는 대신, 실제 작동면에 가장 적합한 재질을 선택하는 것입니다.

배럴 구역별 맞춤 재질 적용

분할형(세그먼트) 이축 압출기는 모든 구역에서 동일한 부하를 받지 않습니다.

필러 피딩, 사이드 피딩, 고전단 혼련, 반응, 벤팅 또는 압력 형성 구역 부근에서는 더 심한 마모나 부식이 나타날 수 있으며, 다른 섹션은 비교적 완만한 조건에서 작동할 수 있습니다.

따라서 핵심 구역에는 고성능 재질을 집중적으로 적용하고, 다른 구역에는 경제적인 재질을 적용할 수 있습니다. 이는 사용 수명 성능과 교체 비용의 균형을 맞추는 데 도움이 됩니다.

공급 가능한 배럴 구성

교체용 배럴은 폐쇄형, 메인 피딩, 사이드 피딩, 벤팅, 진공 또는 복합 섹션으로 공급될 수 있습니다.

히팅 홀, 냉각 채널, 센서 포트 및 공정 개구부도 기존 장비 구성에 맞춰 맞춤 제작이 가능합니다.

제작 및 검사

핵심 검사 항목은 다음과 같습니다:

• 내경 치수 및 형상
• 중심 간격 및 평행도
• 전체 길이
• 연결면 정밀도
• 위치 결정 치수
• 볼트 홀 및 공정 포트 위치
• 냉각 채널 밀폐성(기밀성)
• 작동면 표면 상태
• 재질 검증

검사를 통해 치수 정확도는 물론 기존 스크류 시스템 및 인접 섹션과의 결합 적합성을 확인해야 합니다.

기술 검토를 위해 필요한 정보

다음 정보를 제공해 주시기 바랍니다:

1. 압출기 브랜드 및 모델
2. 보유 중인 원본 도면(있는 경우)
3. 기존 배럴 샘플 또는 실측 치수
4. 가공 폴리머 종류
5. 필러 또는 보강재 정보
6. 첨가제 또는 부식성 성분 정보
7. 현재 사용 중인 배럴 재질
8. 마모 또는 부식 사진
9. 가장 심하게 손상된 섹션
10. 필요 수량

자주 묻는 질문(FAQ)

네, 가능합니다. 기존 배럴을 실측하여 제작할 수 있으나, 최종 형상을 확정하기 전에 마모된 치수를 명확히 식별하고 보정해야 합니다.

아닙니다. 인터페이스 규격은 호환되어야 하지만, 기존 재질이 너무 빨리 마모되거나 부식되는 경우 작동 보어 재질을 업그레이드할 수 있습니다.

아닙니다. 실제 마모, 부식 정도 및 공정 부하에 따라 섹션별로 다른 재질을 적용할 수 있습니다.

네. 실제 작동 간극은 스크류와 배럴의 마모 상태가 함께 작용하여 결정됩니다.

OEM 교체용 배럴 검토 요청

가공 원료 및 현재 마모 상태와 함께 배럴 도면, 사용하던 샘플 또는 주요 치수를 보내주십시오.

교체용 인터페이스 확인, 마모된 치수 식별 및 실제 공정에 가장 적합한 재질 추천을 도와드리겠습니다.

OEM 교체 및 재질 검토를 위해 배럴 도면을 보내주세요
